產品特點
?機臺采伺服馬達驅動，提供高精度之扭力測試。
?測試條件皆由電腦畫面設定，并可儲存。
?可直接測試每個角度之扭力值變化（扭力-角度曲線變化圖）。
?可自動抓取單元測試范圍內扭力值，扭力值對應角度
?可根據需求任意輸入扭力值，系統自動抓取對應角度
?可根據需求任意輸入角度值，系統自動抓取對應扭力值
?同時顯示扭力-角度曲線圖及扭力衰減壽命曲線圖。
?可儲存及列印圖形（扭力-角度曲線圖及扭力衰減壽命曲線圖、檢驗報表）。
?檢驗報表自動列印，并可轉檔輸出或透過網絡直接輸出。
?可輸入測試上下限值，超出規格機器會自動停止。
?可設定扭力值：正扭力、反扭力、正扭力+反扭力。
?測試走行方向：正轉去程、正轉去程+回程。
反轉去程、反轉去程+回程。
正轉去程+反轉程+正轉回程
?可直接記錄每個角度之扭力值變化。（X軸代表角度、Y軸代表扭力）
?每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之扭力及角度值，精度0.1度。
?曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置N個曲線圖。
?卷軸式曲線圖顯示、可任意瀏覽曲線圖。
?中文視窗畫面設定操作簡單。
?測試條件皆由電腦畫面設定，并可儲存。
?由下拉式選單勾選設定或直接輸入數據。（含測定力量種類、測定走行方向、荷重測定范圍、角度測定范圍、行程原點位置、行程原點檢出、測定速度、測定次數、暫停時間、每次等候位置）測定項目及規格設定：上下限規格值、測試結果可自動判定OK或NG。
?測試條件皆由電腦畫面設定，并可儲存。
?可直接測試每個角度之扭力值變化（扭力-角度曲線變化圖）。
?可自動抓取單元測試范圍內扭力值，扭力值對應角度
?可根據需求任意輸入扭力值，系統自動抓取對應角度
?可根據需求任意輸入角度值，系統自動抓取對應扭力值
?同時顯示扭力-角度曲線圖及扭力衰減壽命曲線圖。
?可儲存及列印圖形（扭力-角度曲線圖及扭力衰減壽命曲線圖、檢驗報表）。
?檢驗報表自動列印，并可轉檔輸出或透過網絡直接輸出。
?可輸入測試上下限值，超出規格機器會自動停止。
?可設定扭力值：正扭力、反扭力、正扭力+反扭力。
?測試走行方向：正轉去程、正轉去程+回程。
反轉去程、反轉去程+回程。
正轉去程+反轉程+正轉回程
?可直接記錄每個角度之扭力值變化。（X軸代表角度、Y軸代表扭力）
?每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之扭力及角度值，精度0.1度。
?曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置N個曲線圖。
?卷軸式曲線圖顯示、可任意瀏覽曲線圖。
?中文視窗畫面設定操作簡單。
?測試條件皆由電腦畫面設定，并可儲存。
?由下拉式選單勾選設定或直接輸入數據。（含測定力量種類、測定走行方向、荷重測定范圍、角度測定范圍、行程原點位置、行程原點檢出、測定速度、測定次數、暫停時間、每次等候位置）測定項目及規格設定：上下限規格值、測試結果可自動判定OK或NG。
產品用途

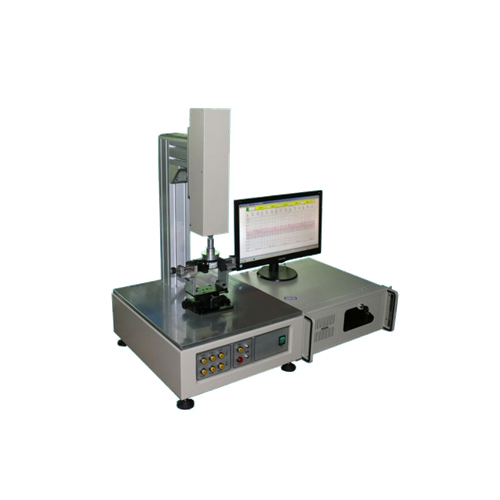

攝像頭模組扭力試驗機為專門測試微小攝像頭設計。因?yàn)榭紤]到微小攝像頭在對焦時有一定的位移（位移很小），且扭力很小，同時需要考量上下夾具的對心，所以在試驗機的機構上需做一定的改進。扭轉測試時，攝像頭能盡量少外力而上下移動。上下夾具能保證容易對心。本伺服扭力試驗機適用于NB轉軸、手機（單體轉軸扭力、成品扭轉壽命試驗）、LCD Monitor腳座、旋轉開關、攝像頭等各種產品之相關扭力測試及扭力壽命試驗。采用DSP采集控制系統透過工業計算機搭配Windows中文視窗，所有試驗條件均可自由設置，操作簡單方便且所有數據均可存貯。
技術規格
測試扭力： 5kgf?cm、10kgf?cm、20 kgf?cm（任選一個）
顯示扭力： 0.001
顯示角度： 0.1度
力量精度： 0.2%（量程的20%-100%）
測試角度： 無限制
測試速度范圍：60-15000度/min
驅 動 馬 達：伺服馬達
外 觀 尺 寸： W360×D260×H940mm
機 臺 重 量： 45Kgf
使 用 電 源： AC-220V
顯示扭力： 0.001
顯示角度： 0.1度
力量精度： 0.2%（量程的20%-100%）
測試角度： 無限制
測試速度范圍：60-15000度/min
驅 動 馬 達：伺服馬達
外 觀 尺 寸： W360×D260×H940mm
機 臺 重 量： 45Kgf
使 用 電 源： AC-220V
