產品特點
?測試條件皆由電腦書面設定,并可儲存。由下拉式選單勾選設定、或直接輸入數據。
?含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數。
?可儲存及打印圖形（荷重一行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）
?荷重元超負載之保護功能、可確保荷重不致損壞。
?同時顯示荷重-行程曲線圖及壽命曲線圖
?自動荷重零點檢出，并可設定原點檢出荷重值。
?荷重單位顯示N、Ib、kgf可自由切換。
?可同時搭配數個荷重元。（2kgf、5kgf、20 kgf、50 kgf、200 kgf、500 kgf選擇）
?機臺采高鋼性結構設計搭配伺服友達，長時間使用扌能確保精度，適合一般引張、壓縮測試、及插拔力壽命測試。
?超規格值停止。（于壽命測試時，測試數據超出設定之上下限規可值機器自動停止）
?測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值（選配）、荷重或行程之電阻（選配）。
?含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數。
?可儲存及打印圖形（荷重一行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）
?荷重元超負載之保護功能、可確保荷重不致損壞。
?同時顯示荷重-行程曲線圖及壽命曲線圖
?自動荷重零點檢出，并可設定原點檢出荷重值。
?荷重單位顯示N、Ib、kgf可自由切換。
?可同時搭配數個荷重元。（2kgf、5kgf、20 kgf、50 kgf、200 kgf、500 kgf選擇）
?機臺采高鋼性結構設計搭配伺服友達，長時間使用扌能確保精度，適合一般引張、壓縮測試、及插拔力壽命測試。
?超規格值停止。（于壽命測試時，測試數據超出設定之上下限規可值機器自動停止）
?測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值（選配）、荷重或行程之電阻（選配）。
產品用途

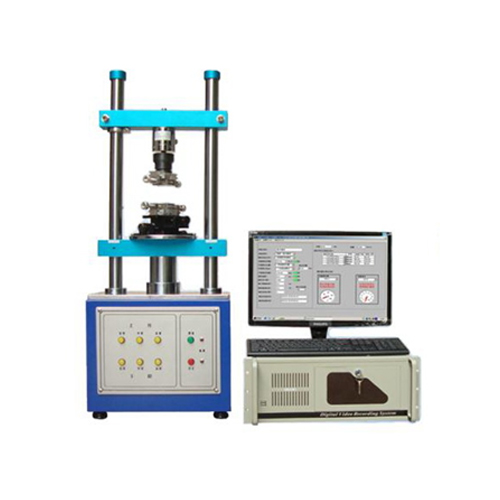

本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗。
解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制[荷重-行程-阻抗曲線圖]。Windows中文視圖版軟體書面設定。
且所有資料皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表....等等）。
解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制[荷重-行程-阻抗曲線圖]。Windows中文視圖版軟體書面設定。
且所有資料皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表....等等）。
技術規格
?連接器單孔插板試驗
?連接器插拔壽命試驗
?連接器Normal Force測試
?各種壓縮、拉伸破壞強度試驗
?連接器整排插拔試驗
?連接器單Pin與塑料保持力試驗
?可同時與接觸阻抗機聯機（選購動態阻抗測試系統）
?連接器插拔壽命試驗
?連接器Normal Force測試
?各種壓縮、拉伸破壞強度試驗
?連接器整排插拔試驗
?連接器單Pin與塑料保持力試驗
?可同時與接觸阻抗機聯機（選購動態阻抗測試系統）
|
型號 |
YH-9630A |
|
測定荷重 |
2、5、20、50kg |
|
荷重分解度 |
1/200,000 |
|
驅動馬達 |
伺服馬達 |
|
傳動結構 |
滾球螺桿 |
|
X、Y軸行程 |
0~75mm |
|
測定速度范圍 |
0.001~200mm/min |
|
外形尺寸（W×D×H） |
380×2840×965mm |
|
機臺重量 |
88kg |
|
使用電源 |
AC110V或220V |
